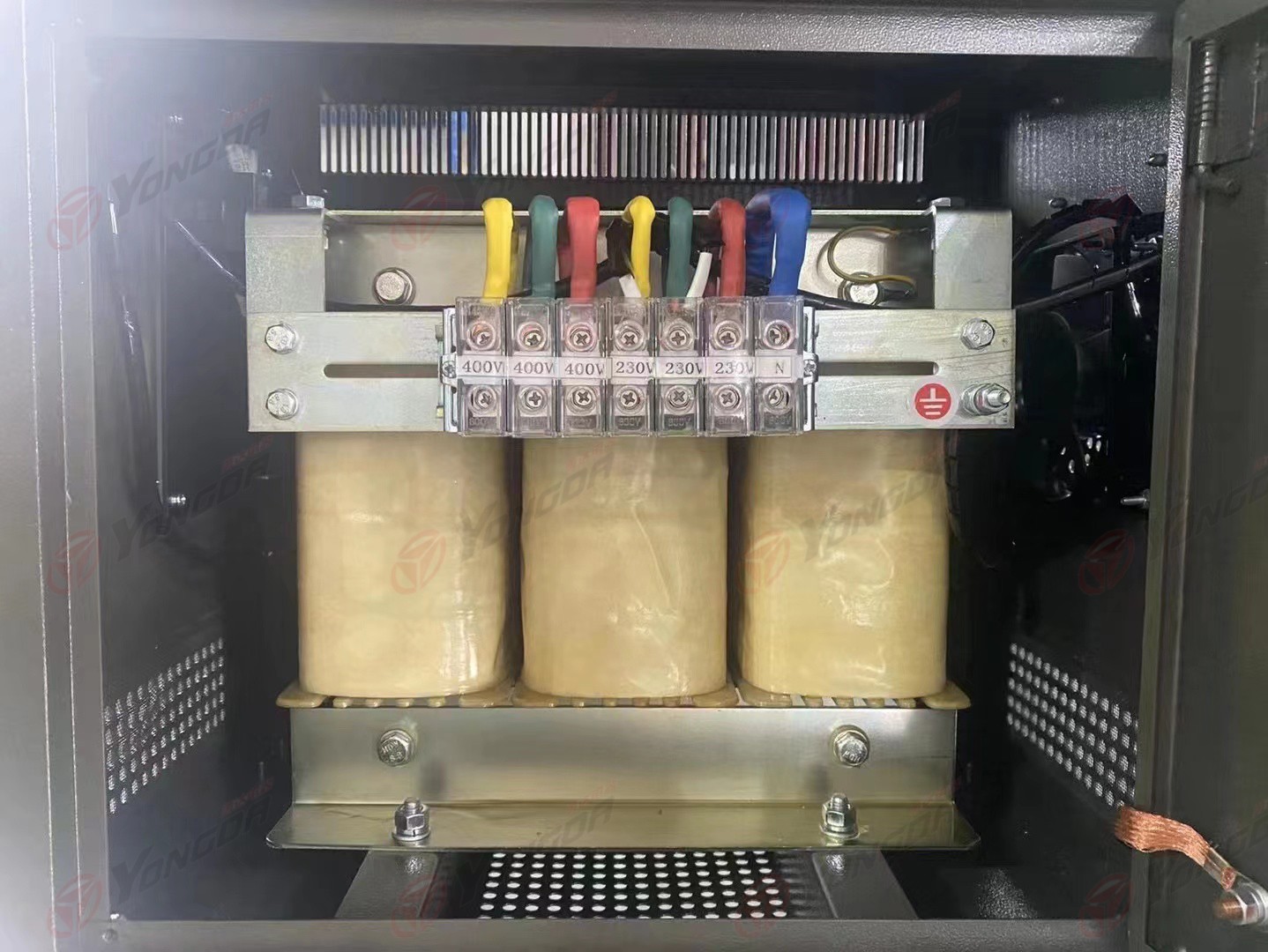

三相變壓器是3個相同的容量單相變壓器的組合.它有三個鐵芯柱,每個鐵芯柱都繞著同一相的2 個線圈,一個是高壓線圈,另一個是低壓線圈，三相干式變壓器是電力工業常用的變壓器。
變壓器接法與聯結組：
用于國內變壓器的高壓繞組一般聯成Y 接法，中壓繞組與低壓繞組的接法要視系統情況而決定。所謂系統情況就是指高壓輸電系統的電壓相量與中壓或低壓輸電系統的電壓相量 間關系。如低壓系配電系統，則可根據標準規定決定。
國內的500、330、220 與110kV 的輸電系統的電壓相量都是同相位的，所以，對 下列電壓比的三相三繞組或三相自耦變壓器，高壓與中壓繞組都要用星形接法。當三相三鐵 心柱鐵心結構時，低壓繞組也可采用星形接法或角形接法，它決定于低壓輸電系統的電壓相 量是與中壓及高壓輸電系統電壓相量為同相位或滯后30°電氣角。 500/220/LVkV─YN yn0，yn0 或YN，yn0，d11 220/110/LVkV─YN，yn0，yn0 或YN，yn0，d11 330/220/LVkV─YN，yn0，yn0 或YN，yn0，d11 330/110/LVkV─YN，yn0，yn0 或YN，yn0，d11
國內60 與35kV 的輸電系統電壓有二種不同相位角。 如220/60kV 變壓器采用YNd11 接法，與220/69/10kV 變壓器用YN，yn0，d11 接 法，這二個60kV 輸電系統相差30°電氣角。 當220/110/35kV 變壓器采用YN，yn0，d11 接法，110/35/10kV 變壓器采用YN， yn0，d11 接法，以上兩個35kV 輸電系統電壓相量也差30°電氣角。 所以，決定60 與35kV 級繞組的接法時要慎重，接法必須符合輸電系統電壓相量的要 求。根據電壓相量的相對關系決定60 與35kV 級繞組的接法。否則，即使容量對，電壓比 也對，變壓器也無法使用，接法不對，變壓器無法與輸電系統并網。
國內10、6、3 與0.4kV 輸電與配電系統相量也有兩種相位。在上海地區，有一種10kV 與110kV 輸電系統電壓相量差60°電氣角，此時可采用110/35/10kV 電壓比與YN， yn0，y10 接法的三相三繞組電力變壓器，但限用三相三鐵心柱式鐵心。
但要注意：單相變壓器在聯成三相組接法時，不能采用YNy0 接法的三相組。三相殼式變壓器也不能采用YNy0 接法。三相五柱式鐵心變壓器必須采用YN，yn0，yn0 接法時，在變壓器內要有接成角形接法的第四繞組，它的出頭不引出(結構上要做電氣試驗時引出的出頭不在此例)。
